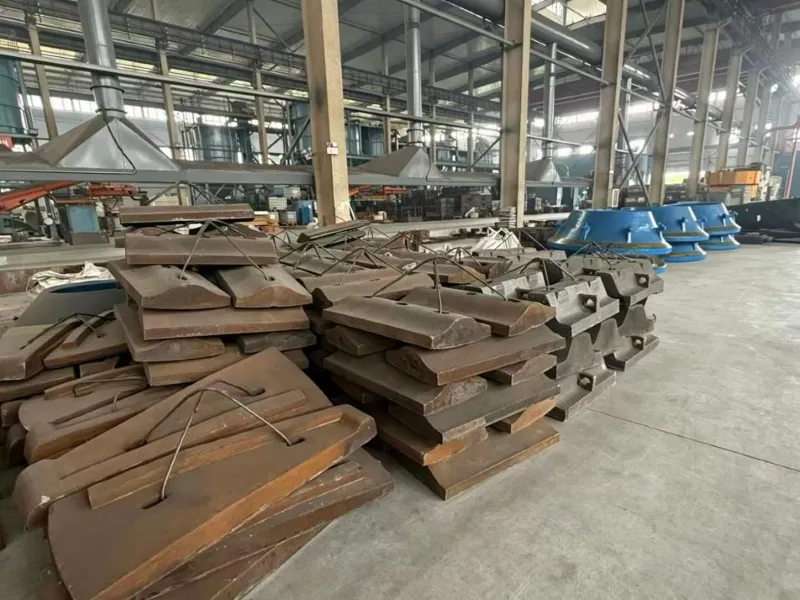

Футеровка шаровой мельницы является ключевым защитным элементом барабана в горнорудной, цементной и энергетической отраслях. Она постоянно подвергается частым ударам стальных шаров и абразивному износу от перерабатываемого материала. Традиционная футеровка имеет три основных недостатка: усадочные раковины и пористость в отливках из высокомарганцовистой стали, приводящие к разрушению футеровки под ударными нагрузками; неправильный выбор материала — применение хрупких материалов в условиях интенсивных ударных нагрузок в крупных мельницах приводит к разрушению, а в мельницах среднего и малого размера с низкими и средними ударными нагрузками использование высокомарганцовистой стали не позволяет в полной мере реализовать преимущества упрочнения; в условиях одновременного воздействия коррозии и абразивного износа ресурс обычных материалов крайне мал.
Футеровка нашей компании изготавливается с применением литья с экзотермическими прибылями большого диаметра, что полностью устраняет внутренние дефекты. Мы предлагаем научно обоснованный выбор из трёх материалов — высокомарганцовистой стали, средне- и низколегированной стали и высокохромистого чугуна — для точного соответствия различным условиям работы мельниц и уровням ударных нагрузок.
Данная футеровка для шаровых мельниц специально разработана для условий высокого износа в горнорудной, цементной и энергетической отраслях. Она является ключевым элементом защиты барабана мельницы и повышения эффективности измельчения. Изготавливается преимущественно из высококачественной высокомарганцовистой стали, обладающей характеристикой «твёрдая снаружи, вязкая внутри». В производстве применяется литьё с экзотермическими прибылями большого диаметра в сочетании с полностью автоматизированной термической обработкой, что позволяет значительно продлить срок службы футеровки и сократить частоту остановок на ремонт.
| Марка материала | C | Cr | Mn | P | S | Si | Mo | Ni |
| ZG120Mn13 | 1.05~1.35 | — | 11~14 | ≤0.060 | ≤0.040 | 0.3~0.9 | — | — |
| ZG120Mn13Cr2 | 1.05~1.35 | 1.5~2.5 | 11~14 | ≤0.060 | ≤0.040 | 0.3~0.9 | — | — |
| BTMCr20 | 2.0~3.6 | 18~23 | ≤2.0 | ≤0.060 | ≤0.060 | ≤1.2 | ≤3.0 | ≤2.5 |
| BTMCr26 | 2.0~3.6 | 23~30 | ≤2.0 | ≤0.060 | ≤0.060 | ≤1.2 | ≤3.0 | ≤2.5 |
Вопрос 1: Какой материал рекомендуется для футеровки шаровой мельницы?
Для камер крупного измельчения, работы с крупными шарами и высокими ударными нагрузками рекомендуется высокомарганцовистая сталь. Для камер тонкого измельчения и средних или низких ударных нагрузок — средне- и низколегированная сталь. Для условий коррозионно-абразивного износа — высокохромистый чугун.
Вопрос 2: Каков срок службы футеровки из высокомарганцовистой стали?
Срок службы зависит от условий работы мельницы и размера шаров. После упрочнения поверхностная твёрдость достигает HB500 и выше. Применение литья с экзотермическими прибылями устраняет внутренние дефекты, что значительно увеличивает общий ресурс футеровки.
Вопрос 3: Какие варианты упаковки поддерживаются?
Крепление на металлическом паллете с обмоткой стрейч-плёнкой или упаковка в деревянные ящики. Подходит для морских и наземных перевозок.
Вопрос 4: Каков срок изготовления?
Изготовление по чертежам — 45–60 дней. Возможно ускорение по согласованию.
Вопрос 5: Какие условия оплаты поддерживаются?
Поддерживаются банковский перевод и аккредитив. Для первых партий рекомендуется банковский перевод, условия обсуждаются. Возможна поэтапная оплата.
Высокохромистый молибденовый чугун: содержание Cr 24–28 %, твёрдость HRC 60–65, твёрдость карбидов M₇C₃ — HV 1800–2200, обеспечивает превосходную износостойкость. Бандаж заменяется отдельно: валок мельницы состоит из бандажа, валка, подшипников и уплотнительной системы. Бандаж является изнашиваемым элементом и может быть заменён отдельно без замены всего узла, что снижает затраты на обслуживание. Совместимость с основными моделями мельниц: подходит для серий ZGM, HP, MPS и других типов среднеходных угольных мельниц. Возможно изготовление по чертежам заказчика для различных моделей и условий эксплуатации.
•Практически полное отсутствие пластической деформации в процессе эксплуатации: В отличие от традиционных износостойких отливок, склонных к значительной пластической деформации, футеровки из хромомолибденовой стали практически не деформируются в процессе работы, что полностью исключает такие явления, как разрушение и выпадение крепежных болтов. •Высокая исходная твердость и отличная ударная вязкость: Футеровки отличаются высокой исходной твердостью (HRC 33–43) и показателем ударной вязкости AK ≥ 60 Дж, что обеспечивает идеальный баланс между износостойкостью и устойчивостью к ударным нагрузкам. •Снижение количества остановок на ремонт: В процессе эксплуатации мельницы значительно снижается частота внеплановых остановок для технического обслуживания, уменьшается трудоемкость работ и повышается коэффициент готовности оборудования, что ведет к снижению эксплуатационных затрат для заказчика.
• Твёрдая поверхность, вязкая сердцевина — с увеличением нагрузки прочность возрастает: цельнолитая конструкция из высокомарганцовистой стали. В процессе эксплуатации поверхностный слой упрочняется под действием ударных нагрузок до твёрдости свыше HB500, при этом сердцевина сохраняет высокую вязкость, обеспечивая исключительную стойкость к разрыву и разрушению. • Рёбра жёсткости — сопротивление изгибу и деформации: тыльная сторона оснащена несколькими усиленными рёбрами жёсткости, что значительно повышает момент сопротивления изгибу и эффективно противостоит интенсивным ударным нагрузкам при черпании. • Антикоррозионное покрытие — надёжная защита при транспортировке: поверхность обработана грунтовкой и финишным покрытием, что обеспечивает защиту от коррозии при длительных морских и наземных перевозках.
•Высококачественная марганцовистая сталь: твердая поверхность, вязкая сердцевина, устойчивость к ударным нагрузкам. Корпус изготавливается из стали серии ZGMn13, прошедшей стандартную термическую обработку с закалкой в воде. При ударных нагрузках рабочая поверхность мгновенно упрочняется, а сердцевина сохраняет высокую ударную вязкость, что гарантирует эффективное сопротивление ударам и сжатию кусков руды, исключая выкрашивание и разрушение зубьев. •Разнообразие профилей для различных условий эксплуатации. Доступны три базовых типа профиля зубьев: плоский (для руд средней твердости), треугольный (для твердых пород) и волнистый (для мелкого дробления). Выбор осуществляется гибко в зависимости от физико-механических свойств перерабатываемого материала. •Точная подгонка и готовность к монтажу. Изделия полностью совместимы с дробилками всех основных мировых производителей. Принимаются заказы на изготовление по чертежам заказчика — строгое соблюдение геометрии гарантирует установку без дополнительной подгонки сразу после поставки.
•Биметаллическая конструкция с инкрустацией: В рабочую зону плит заливаются высокотвердые износостойкие материалы — титановые стержни или блоки из высокохромистого чугуна, что значительно повышает сопротивление абразивному износу. •Основа из высокомарганцовистой стали с эффектом «твердой поверхности и вязкой сердцевины»: Корпус изготавливается из стали марки ZGMn13, которая при ударах получает поверхностный наклеп до твердости HB500–600, сохраняя при этом высокую ударную вязкость в сердцевине. Это обеспечивает идеальный баланс между износостойкостью и устойчивостью к ударным нагрузкам. •Три типа профиля и изготовление по чертежам заказчика: Доступны три базовых профиля зуба: плоский, треугольный и волнистый. Изделия подходят для большинства моделей щековых дробилок ведущих мировых производителей, а также изготавливаются по индивидуальным чертежам.
• Футеровка корпуса из высокомарганцовистой или сверхвысокомарганцовистой стали: обладает высокой ударной вязкостью и устойчивостью к абразивному износу, эффективно выдерживая ударные нагрузки от падающей руды. • Направляющая конструкция для равномерного распределения материала — снижение вибрации оборудования: конструкция обеспечивает равномерное распределение материала по дробильной камере, предотвращая неравномерную загрузку и вибрации оборудования. • Защита верхней поперечной балки: амортизация ударных нагрузок от падающего материала, защита поперечной балки от прямых ударов, что в значительной степени предотвращает риск капитального ремонта из-за повреждения балки.
•Усиленная конструкция с вертикальными ребрами жесткости: На наружной поверхности брони отлиты вертикальные ребра, которые распределяют мгновенные ударные нагрузки. Ударная прочность значительно превосходит аналоги с гладкой поверхностью, полностью исключая растрескивание и скалывание кромок. •Полностью автоматизированная термическая обработка с закалкой в воде: Обеспечивает высокую твердость, ударную вязкость и износостойкость. Изделия устойчивы к выкрашиванию, деформации и преждевременному выходу из строя, что значительно снижает частоту остановок оборудования для замены. •Высокомарганцовистая сталь + автоматическая закалка в воде: износостойкость и ударная стойкость: Изготавливается из высокомарганцовистой или сверхвысокомарганцовистой стали с полной автоматической закалкой в воде, что гарантирует высокую твердость в сочетании с отличной ударной вязкостью. Поверхность покрыта антикоррозионным грунтом и финишной эмалью, что надежно изолирует от воздействия влаги и коррозии пульпы, продлевая срок службы.
Футеровка корпуса из высокомарганцовистой или сверхвысокомарганцовистой стали: обладает высокой ударной вязкостью и устойчивостью к абразивному износу, эффективно выдерживая ударные нагрузки от падающей руды. Направляющая конструкция для равномерного распределения материала — снижение вибрации оборудования: конструкция обеспечивает равномерное распределение материала по дробильной камере, предотвращая неравномерную загрузку и вибрации оборудования. Защита верхней поперечной балки: амортизация ударных нагрузок от падающего материала, защита поперечной балки от прямых ударов, что в значительной степени предотвращает риск капитального ремонта из-за повреждения балки.
•Высокая прочность и надёжность: проушина изготавливается методом цельнолитья из высокомарганцовистой стали ZGMn13 с последующей закалкой в воде, что обеспечивает оптимальное сочетание прочности и вязкости. •Ударное упрочнение — повышенная износостойкость: под действием интенсивных ударных нагрузок поверхность высокомарганцовистой стали быстро упрочняется, твёрдость значительно возрастает, при этом внутренняя часть сохраняет высокую вязкость, эффективно сопротивляясь ударному и абразивному износу. •Точная геометрия — надёжная сборка: отверстия для пальцев и посадочные поверхности проходят строгий контроль размеров, обеспечивая точное сопряжение с ковшом и грузоподъёмным механизмом.
Проблемы заказчика Дробящие плиты щековых дробилок подвергаются интенсивным ударным, сжимающим и ...
•Увеличенный срок службы и сокращение простоев: Для клиентов, нуждающихся в сверхдолгом ресурсе, мы предлагаем индивидуальные решения по износостойким материалам, включая биметаллическую футеровку с инкрустацией. В определенных условиях эксплуатации это позволяет увеличить срок службы брони до 2 раз по сравнению с обычными изделиями, кардинально снижая частоту замен и повышая коэффициент готовности производственной линии. •Широкий выбор материалов: высокомарганцовистая сталь + специальные сплавы. В стандартном ассортименте представлены 4 марки: ZG120Mn13, ZG120Mn13Cr2, ZG120Mn18Cr2 и Mn22Cr2. Кроме того, мы можем изготовить изделия из специальных сплавов, а также биметаллические композитные брони под заказ, обеспечивая точное соответствие твердости руды и условиям эксплуатации. •100% контроль качества и полная отслеживаемость: Каждое изделие проходит поэлементную проверку химического состава и геометрических размеров. Поставка осуществляется с полным пакетом документов, подтверждающих качество.
• Упрочнение высокомарганцовистой стали под нагрузкой: под воздействием интенсивных ударов стальных шаров и руды поверхность быстро упрочняется до твёрдости свыше HB 500. Чем выше нагрузка, тем выше износостойкость — срок службы значительно превышает ресурс обычных углеродистых и низколегированных сталей. • Прецизионная щелевая конструкция: параллельные щелевые отверстия обеспечивают беспрепятственный выход мелких фракций, эффективно задерживая крупные частицы и мелющие тела, предотвращая забивание разгрузочного отверстия. • Длительный срок службы — снижение эксплуатационных затрат: значительно снижается частота замены изнашиваемых деталей, что позволяет сократить расходы на обслуживание и время простоев, увеличивая общую производительность мельницы.
•Высокохромистый сплав с отличной износостойкостью: высокохромистый чугун Cr20/Cr26 с высоким содержанием карбидов эффективно противостоит абразивному износу, вызываемому мелкодисперсной пульпой. •Усиленное антикоррозионное покрытие для защиты от сложных коррозионных сред: тщательная шлифовка поверхности и усиленное антикоррозионное покрытие обеспечивают надежную защиту от воздействия сред с высоким содержанием серы, хлора, а также кислотных и щелочных растворов. •Стопроцентный контроль качества перед отгрузкой и полная отслеживаемость: материал и геометрические размеры каждой единицы продукции проходят обязательную проверку, поставка осуществляется с полным пакетом документов.
• Модульная конструкция: кольцевая футеровка собирается из отдельных сегментов в виде дуг. При износе одного сегмента его можно заменить отдельно, без полной разборки конструкции. Это обеспечивает удобство транспортировки, быстрый монтаж и значительно снижает эксплуатационные расходы. • Литьё из высокомарганцовистой стали + термическое упрочнение: изделие изготавливается из высокомарганцовистой стали ZG120Mn13 или ZG120Mn13Cr2. После термической обработки поверхность приобретает высокую твёрдость, эффективно сопротивляясь интенсивным ударным и абразивным нагрузкам от крупных кусков руды. • Сетчатая ребристая конструкция: внутренняя сторона футеровки усилена рёбрами жёсткости, что значительно снижает общий вес изделия при одновременном повышении несущей способности и устойчивости к деформации, обеспечивая надёжную работу в условиях тяжёлых нагрузок.
•Утолщенная конструкция, повышенная несущая способность: Высокомарганцовистая сталь ZGMn13 проходит термическую обработку с закалкой в воде, сочетая высокую ударную вязкость и способность к поверхностному наклепу. Увеличенное сечение обеспечивает повышенную устойчивость к деформациям и эффективно предотвращает преждевременное разрушение плит. •Три типа профиля, индивидуальный подбор под руду: Предлагаются утолщенные варианты трех базовых типов профиля зубьев: плоский, треугольный и волнистый. Выбор осуществляется гибко в зависимости от условий работы, что позволяет добиться оптимального баланса между эффективностью дробления и сроком службы футеровки. •Модернизированное решение с увеличенным сроком службы: Для условий переработки высокоабразивных руд мы предлагаем специальные утолщенные дробящие плиты, значительно увеличивающие межремонтный ресурс и сокращающие эксплуатационные издержки.
• Широкая адаптация к условиям эксплуатации: Оптимизированы для работы на вскрышных породах, выветрелых и среднетвердых скальных грунтах в условиях открытых горных работ, обеспечивая баланс между износостойкостью и ударной прочностью. • Рациональная геометрия зуба: Обтекаемая форма режущей кромки снижает сопротивление копанию, способствуя экономии расхода топлива оборудования. • Высокая взаимозаменяемость: Точное соблюдение интерфейсных размеров по стандартам OEM. Минимальные зазоры при сопряжении с адаптерами и пальцами, что обеспечивает удобство установки и демонтажа.
