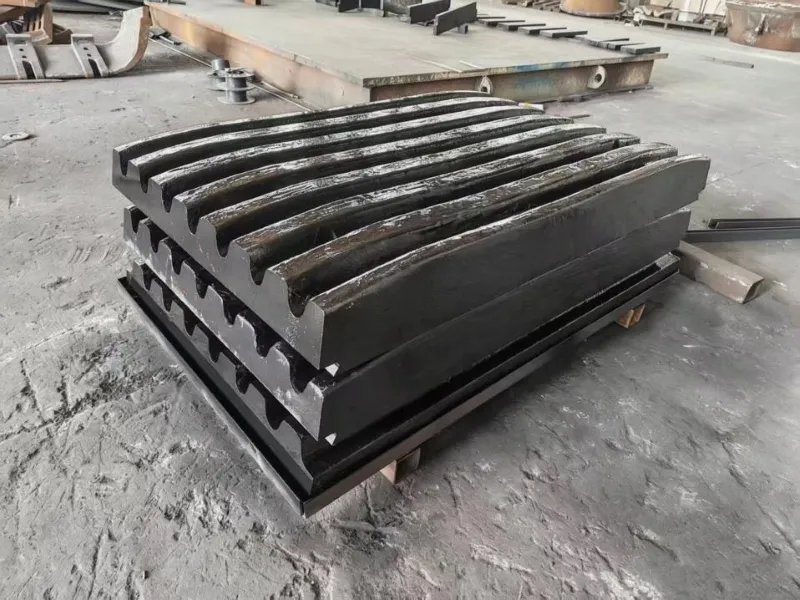

Дробящие плиты щековых дробилок непосредственно воспринимают ударные, сжимающие и истирающие нагрузки со стороны руды, являясь одними из наиболее часто заменяемых элементов оборудования. Традиционные плиты отличаются низкой износостойкостью и коротким ресурсом. Частая замена приводит к росту затрат на расходные запчасти и напрямую снижает коэффициент технической готовности оборудования и общую производительность линии дробления.
Плиты из высокомарганцовистой стали серии ZGMn13, производимые нашей компанией, специально разработаны для тяжелых условий эксплуатации на горно-обогатительных предприятиях. При интенсивных ударных воздействиях поверхность стали быстро получает наклеп, эффективно противостоя абразивному износу. Мы предлагаем три типа профиля (плоский, треугольный, волнистый), обеспечиваем совместимость с дробилками всех мировых производителей, а изготовление по чертежам гарантирует, что плиты готовы к установке без каких-либо доработок на месте.
Плиты из высокомарганцовистой стали серии ZGMn13, производимые нашей компанией, изготавливаются по чертежам заказчика и могут иметь различные профили. Основными являются три базовых типа: плоский, треугольный и волнистый. Изделия предназначены для работы на дробилках всех ведущих мировых брендов.
| Марка сплава | Химический состав (массовая доля, %) | Условия эксплуатации |
| ZG120Mn13 | C: 1,05–1,35; Mn: 11–14; Si: 0,3–0,9; P ≤ 0,060; S ≤ 0,040 | Стандартные условия, умеренный абразивный износ |
| ZG120Mn13Cr2 | C: 1,05–1,35; Cr: 1,5–2,5; Mn: 11–14; Si: 0,3–0,9; P ≤ 0,060; S ≤ 0,040 | Высокие ударные нагрузки, повышенный абразивный износ |
| ZG120Mn18Cr2 | C: 1,05–1,35; Cr: 1,5–2,5; Mn: 16–19; Si: 0,3–0,9; P ≤ 0,060; S ≤ 0,040 | Тяжелые условия, высокий абразивный износ, сложные эксплуатационные режимы |
Вопрос 1: Каков минимальный объем заказа на дробящие плиты?
Ответ: Минимальный заказ — от одной штуки. При оптовых закупках действуют скидки.
Вопрос 2: Каков срок изготовления?
Ответ: Стандартный срок изготовления по чертежам заказчика — 45–60 дней. Для срочных заказов обсуждается возможность ускоренного производства в индивидуальном порядке.
Вопрос 3: Какие варианты упаковки доступны?
Ответ: Фиксация на металлических паллетах с обмоткой стретч-пленкой, либо упаковка в деревянные ящики. Оба варианта соответствуют требованиям к морским и автомобильным грузоперевозкам.
Вопрос 4: Можно ли нанести логотип клиента на упаковку или изделие?
Ответ: Логотип или маркировка могут быть нанесены методом литья на нерабочей поверхности отливки.
Вопрос 5: Какие способы оплаты принимаются?
Ответ: Мы работаем по предоплате в виде банковского перевода (T/T) и по аккредитиву (L/C). Для первого сотрудничества рекомендуем T/T; детали оплаты обсуждаются, также доступна поэтапная оплата.
Вопрос 6: Как вы гарантируете точность монтажных размеров?
Ответ: Контроль ключевых габаритных размеров осуществляется с помощью координатно-измерительной машины (КИМ), что гарантирует высокую точность установки и исключает необходимость доработок и подгонки на месте.
•Биметаллическая конструкция с инкрустацией: В рабочую зону плит заливаются высокотвердые износостойкие материалы — титановые стержни или блоки из высокохромистого чугуна, что значительно повышает сопротивление абразивному износу. •Основа из высокомарганцовистой стали с эффектом «твердой поверхности и вязкой сердцевины»: Корпус изготавливается из стали марки ZGMn13, которая при ударах получает поверхностный наклеп до твердости HB500–600, сохраняя при этом высокую ударную вязкость в сердцевине. Это обеспечивает идеальный баланс между износостойкостью и устойчивостью к ударным нагрузкам. •Три типа профиля и изготовление по чертежам заказчика: Доступны три базовых профиля зуба: плоский, треугольный и волнистый. Изделия подходят для большинства моделей щековых дробилок ведущих мировых производителей, а также изготавливаются по индивидуальным чертежам.
•Ударное упрочнение — с увеличением нагрузки износостойкость возрастает: высокомарганцовистая сталь марки ZGMn13 под воздействием интенсивных ударных и сжимающих нагрузок быстро упрочняется в поверхностном слое, при этом внутренние слои сохраняют высокую вязкость и пластичность. Такое сочетание твёрдой поверхности и вязкой сердцевины обеспечивает повышенную стойкость к абразивному износу в условиях тяжёлых ударных нагрузок. •Высокая точность размеров — полная взаимозаменяемость: отверстия для пальцев и посадочные поверхности обрабатываются на станках с числовым программным управлением. Допуски по соосности, диаметру отверстий, толщине пластины и расстоянию между монтажными отверстиями минимальны. Запасные части одного типоразмера полностью взаимозаменяемы, монтаж выполняется без подгонки и доработки. •Уширенная опорная поверхность и высокий профиль грунтозацепов: увеличенная ширина пластины повышает площадь опоры, предотвращая проваливание экскаватора в рыхлый грунт; высокие грунтозацепы обеспечивают надёжное сцепление с твёрдой поверхностью, препятствуя скольжению при подъёме и черпании.
•Высокохромистый чугун или никель-твердый чугун, твёрдость ≥ HRC58–62, карбиды распределены дисперсно, сочетание ударной вязкости и износостойкости. •Литьё по керамическому песку + чистовое механическое обращение на станках с ЧПУ, плоскостность ≤ 0,5 мм, полная взаимозаменяемость, монтаж без доработок. •Совместимость с основными сериями среднеходных углеразмольных мельниц: ZGM, HP, MPS, MBF, MPH; изготовление по чертежам заказчика.
•Практически полное отсутствие пластической деформации в процессе эксплуатации: В отличие от традиционных износостойких отливок, склонных к значительной пластической деформации, футеровки из хромомолибденовой стали практически не деформируются в процессе работы, что полностью исключает такие явления, как разрушение и выпадение крепежных болтов. •Высокая исходная твердость и отличная ударная вязкость: Футеровки отличаются высокой исходной твердостью (HRC 33–43) и показателем ударной вязкости AK ≥ 60 Дж, что обеспечивает идеальный баланс между износостойкостью и устойчивостью к ударным нагрузкам. •Снижение количества остановок на ремонт: В процессе эксплуатации мельницы значительно снижается частота внеплановых остановок для технического обслуживания, уменьшается трудоемкость работ и повышается коэффициент готовности оборудования, что ведет к снижению эксплуатационных затрат для заказчика.
Индивидуальное изготовление толкающих ползунов: различные модели оборудования и условия эксплуатации предъявляют разные требования к материалу, размерам и твёрдости ползунов. Наша компания изготавливает продукцию по чертежам заказчика с возможностью выбора материала и размеров для точного соответствия оборудованию. Широкий выбор материалов в зависимости от условий эксплуатации: в зависимости от нагрузок, ударных воздействий и требований к износостойкости мы предлагаем высокомарганцовистую сталь, легированную сталь, медные сплавы и другие материалы. Изготовление по чертежам — точное соответствие: мы принимаем заказы по чертежам или образцам заказчика. Строгое соблюдение чертежей гарантирует идеальную посадку и готовность к монтажу сразу после поставки.
Наружная твёрдость, внутренняя вязкость — с увеличением нагрузки износ снижается: изготовлено методом литья из высокомарганцовистой стали ZGMn13, что обеспечивает длительный срок службы в условиях высоких ударных нагрузок в карьере и устойчивость к разрушению. Рёбра жёсткости — сопротивление изгибу и деформации: тыльная сторона днища усилена несколькими сквозными рёбрами жёсткости, что значительно повышает жёсткость на изгиб и позволяет эффективно распределять концентрацию напряжений в процессе черпания, предотвращая деформацию днища при длительной работе под нагрузкой. Высокоточная обработка — установка без подгонки: передняя часть оснащена высокоточными посадочными гнёздами для зубьев и направляющими отверстиями, задняя часть имеет фланец или нахлесточную кромку. Точное изготовление по чертежам заказчика гарантирует идеальную посадку на корпус ковша без дополнительной обработки.
•Высокая прочность и надёжность: проушина изготавливается методом цельнолитья из высокомарганцовистой стали ZGMn13 с последующей закалкой в воде, что обеспечивает оптимальное сочетание прочности и вязкости. •Ударное упрочнение — повышенная износостойкость: под действием интенсивных ударных нагрузок поверхность высокомарганцовистой стали быстро упрочняется, твёрдость значительно возрастает, при этом внутренняя часть сохраняет высокую вязкость, эффективно сопротивляясь ударному и абразивному износу. •Точная геометрия — надёжная сборка: отверстия для пальцев и посадочные поверхности проходят строгий контроль размеров, обеспечивая точное сопряжение с ковшом и грузоподъёмным механизмом.
•Высокохромистый сплав с отличной износостойкостью: высокохромистый чугун Cr20/Cr26 с высоким содержанием карбидов эффективно противостоит абразивному износу, вызываемому мелкодисперсной пульпой. •Усиленное антикоррозионное покрытие для защиты от сложных коррозионных сред: тщательная шлифовка поверхности и усиленное антикоррозионное покрытие обеспечивают надежную защиту от воздействия сред с высоким содержанием серы, хлора, а также кислотных и щелочных растворов. •Стопроцентный контроль качества перед отгрузкой и полная отслеживаемость: материал и геометрические размеры каждой единицы продукции проходят обязательную проверку, поставка осуществляется с полным пакетом документов.
•Утолщенная конструкция, повышенная несущая способность: Высокомарганцовистая сталь ZGMn13 проходит термическую обработку с закалкой в воде, сочетая высокую ударную вязкость и способность к поверхностному наклепу. Увеличенное сечение обеспечивает повышенную устойчивость к деформациям и эффективно предотвращает преждевременное разрушение плит. •Три типа профиля, индивидуальный подбор под руду: Предлагаются утолщенные варианты трех базовых типов профиля зубьев: плоский, треугольный и волнистый. Выбор осуществляется гибко в зависимости от условий работы, что позволяет добиться оптимального баланса между эффективностью дробления и сроком службы футеровки. •Модернизированное решение с увеличенным сроком службы: Для условий переработки высокоабразивных руд мы предлагаем специальные утолщенные дробящие плиты, значительно увеличивающие межремонтный ресурс и сокращающие эксплуатационные издержки.
• Широкая адаптация к условиям эксплуатации: Оптимизированы для работы на вскрышных породах, выветрелых и среднетвердых скальных грунтах в условиях открытых горных работ, обеспечивая баланс между износостойкостью и ударной прочностью. • Рациональная геометрия зуба: Обтекаемая форма режущей кромки снижает сопротивление копанию, способствуя экономии расхода топлива оборудования. • Высокая взаимозаменяемость: Точное соблюдение интерфейсных размеров по стандартам OEM. Минимальные зазоры при сопряжении с адаптерами и пальцами, что обеспечивает удобство установки и демонтажа.
• Твёрдая поверхность, вязкая сердцевина — с увеличением нагрузки прочность возрастает: цельнолитая конструкция из высокомарганцовистой стали. В процессе эксплуатации поверхностный слой упрочняется под действием ударных нагрузок до твёрдости свыше HB500, при этом сердцевина сохраняет высокую вязкость, обеспечивая исключительную стойкость к разрыву и разрушению. • Рёбра жёсткости — сопротивление изгибу и деформации: тыльная сторона оснащена несколькими усиленными рёбрами жёсткости, что значительно повышает момент сопротивления изгибу и эффективно противостоит интенсивным ударным нагрузкам при черпании. • Антикоррозионное покрытие — надёжная защита при транспортировке: поверхность обработана грунтовкой и финишным покрытием, что обеспечивает защиту от коррозии при длительных морских и наземных перевозках.
•Запатентованное изобретение, разработка заняла 18 месяцев. Крепится непосредственно к барабану за счёт собственного магнитного поля — более 90% элементов не требуют болтового крепления. Замена выполняется одним человеком в кратчайшие сроки, время ремонтных работ существенно сокращается. •Магнитное поле притягивает стальные шарики и ферромагнитные частицы руды, быстро формируя самовосстанавливающийся износостойкий слой толщиной 20–30 мм, который изолирует поверхность футеровки от ударов мелющих тел, абразивного воздействия пульпы и электрохимической коррозии, предотвращая разгерметизацию барабана. •Значительно легче футеровки из высокомарганцовистой стали — снижает нагрузку на оборудование и уменьшает энергопотребление. Идеальное решение для экономии энергии и повышения эффективности тонкого измельчения железной руды.
•Увеличенный срок службы и сокращение простоев: Для клиентов, нуждающихся в сверхдолгом ресурсе, мы предлагаем индивидуальные решения по износостойким материалам, включая биметаллическую футеровку с инкрустацией. В определенных условиях эксплуатации это позволяет увеличить срок службы брони до 2 раз по сравнению с обычными изделиями, кардинально снижая частоту замен и повышая коэффициент готовности производственной линии. •Широкий выбор материалов: высокомарганцовистая сталь + специальные сплавы. В стандартном ассортименте представлены 4 марки: ZG120Mn13, ZG120Mn13Cr2, ZG120Mn18Cr2 и Mn22Cr2. Кроме того, мы можем изготовить изделия из специальных сплавов, а также биметаллические композитные брони под заказ, обеспечивая точное соответствие твердости руды и условиям эксплуатации. •100% контроль качества и полная отслеживаемость: Каждое изделие проходит поэлементную проверку химического состава и геометрических размеров. Поставка осуществляется с полным пакетом документов, подтверждающих качество.
Футеровка корпуса из высокомарганцовистой или сверхвысокомарганцовистой стали: обладает высокой ударной вязкостью и устойчивостью к абразивному износу, эффективно выдерживая ударные нагрузки от падающей руды. Направляющая конструкция для равномерного распределения материала — снижение вибрации оборудования: конструкция обеспечивает равномерное распределение материала по дробильной камере, предотвращая неравномерную загрузку и вибрации оборудования. Защита верхней поперечной балки: амортизация ударных нагрузок от падающего материала, защита поперечной балки от прямых ударов, что в значительной степени предотвращает риск капитального ремонта из-за повреждения балки.
• Упрочнение под нагрузкой до HB 500–800: начальная твёрдость — HB 200–250; под действием ударных нагрузок поверхность быстро упрочняется до HB 500–800 (примерно HRC 50–60), формируя высокотвёрдый износостойкий слой. Чем выше нагрузка, тем выше твёрдость и износостойкость. • Изогнутая поверхность + ребристая конструкция: изогнутая форма обеспечивает плотное прилегание к корпусу вибрационного грохота, увеличивая эффективную площадь просеивания; частые рёбра жёсткости повышают прочность конструкции, предотвращая деформацию или разрыв при ударах крупных кусков руды. • Точные щелевые зазоры — защита от забивания и высокая эффективность просеивания: поверхность после закалки в воде гладкая, оптимальные зазоры между щелями предотвращают налипание влажных и липких частиц; при высокочастотной вибрации мелкие фракции свободно проходят через сито, что значительно снижает частоту очистки.
•Литье из высокомарганцовистой стали + закалка в воде: Рабочая поверхность втулки быстро упрочняется под воздействием ударных нагрузок, в то время как сердцевина сохраняет высокую вязкость, исключая хрупкое разрушение. Обеспечивается идеальный баланс между снижением трения, несущей способностью и ударной стойкостью. •Срок службы значительно превосходит обычные стальные втулки: Кратное снижение частоты замен и потерь от простоев. Изделия подходят для широкого спектра дробильного оборудования: щековых, конусных и гирационных дробилок. •Сквозной неразрушающий контроль: Спектральный анализ химического состава + магнитопорошковая дефектоскопия (МПД) + полный контроль размеров на КИМ. Каждая партия сопровождается отчетами по химическому составу, механическим свойствам и результатам дефектоскопии.
