Футеровка шаровой мельницы — ключевой изнашиваемый элемент в процессе измельчения. Традиционная футеровка из высокомарганцовистой стали на второй и третьей стадиях измельчения железной руды имеет три основные проблемы: ограниченный срок службы, что ведёт к частым остановкам и высоким затратам на замену; большой вес, увеличивающий нагрузку на оборудование и расход электроэнергии; монтаж и демонтаж требуют большого количества болтов, а отверстия в барабане часто становятся причиной протечек пульпы, ремонт занимает много времени и требует значительных трудозатрат.

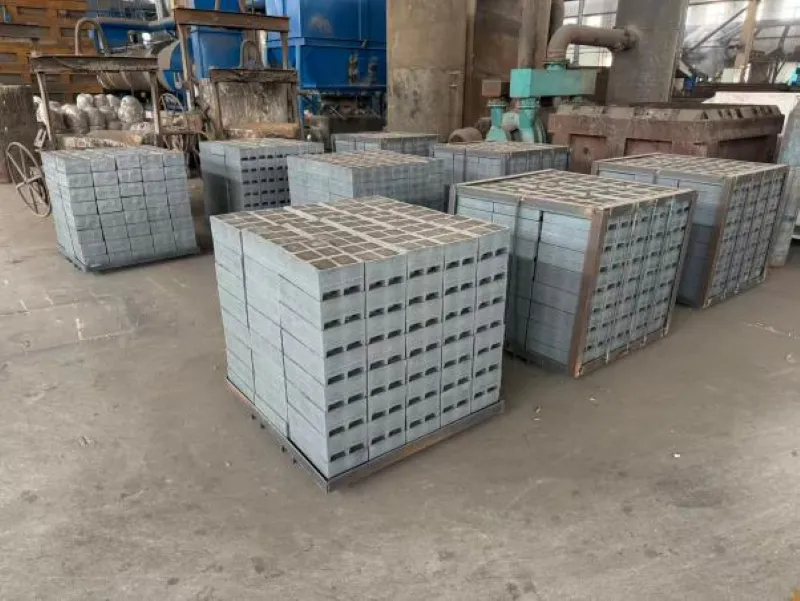

Металлическая магнитная футеровка состоит из металлического корпуса и постоянных магнитов. Она крепится к барабану за счёт магнитного притяжения, без использования большого количества болтов — это исключает протечки пульпы и обеспечивает быструю замену. На поверхности футеровки формируется самовосстанавливающийся износостойкий слой толщиной 20–30 мм, который изолирует поверхность от прямого воздействия мелющих тел.
Металлическая магнитная футеровка — это альтернатива традиционной футеровке из марганцовистой стали для горизонтальных шаровых мельниц. Продукт является запатентованным изобретением нашей компании, разработка заняла 18 месяцев. Состоит из металлического корпуса и постоянных магнитов, крепится к барабану за счёт магнитного притяжения. Чередование северных и южных полюсов создаёт открытую криволинейную магнитную систему, которая притягивает стальные шарики и ферромагнитные частицы руды, формируя защитный слой. Продукт по праву называют «неизнашиваемой футеровкой». Это идеальное решение для энергосбережения, повышения эффективности и снижения эксплуатационных затрат при тонком измельчении железной руды.
Вопрос 1: Для каких мельниц подходит металлическая магнитная футеровка?
Подходит для горизонтальных шаровых мельниц, перерабатывающих ферромагнитные руды в чёрной и цветной металлургии, особенно эффективна на второй и третьей стадиях тонкого измельчения железной руды.
Вопрос 2: Почему магнитную футеровку называют «неизнашиваемой»?
Магнитное поле футеровки притягивает стальные шарики и ферромагнитные частицы руды, формируя защитный слой толщиной 20–30 мм. Мелющие тела не контактируют с самой футеровкой, поэтому её износ минимален.
Вопрос 3: Требует ли магнитная футеровка болтового крепления?
Более 90% элементов крепятся за счёт собственного магнитного поля, без болтов. При монтаже не требуется сверлить отверстия в барабане, что исключает риск протечек пульпы.
Вопрос 4: Каков срок службы металлической магнитной футеровки?
Обычная металлическая магнитная футеровка служит в 2–5 раз дольше футеровки из высокомарганцовистой стали. Биметаллическая конструкция нашей компании увеличивает этот показатель до 6–10 раз.
Вопрос 5: Каков минимальный объём заказа?
Обсуждается индивидуально. При оптовых закупках предоставляются скидки.
Вопрос 6: Каков срок изготовления?
Изготовление по чертежам — 45–60 дней. Возможно ускорение по согласованию.
Вопрос 7: Какие условия оплаты поддерживаются?
Поддерживаются банковский перевод (T/T) и аккредитив (L/C). Для первых партий рекомендуется T/T, условия обсуждаются. Возможна поэтапная оплата.
•Высококачественная марганцовистая сталь: твердая поверхность, вязкая сердцевина, устойчивость к ударным нагрузкам. Корпус изготавливается из стали серии ZGMn13, прошедшей стандартную термическую обработку с закалкой в воде. При ударных нагрузках рабочая поверхность мгновенно упрочняется, а сердцевина сохраняет высокую ударную вязкость, что гарантирует эффективное сопротивление ударам и сжатию кусков руды, исключая выкрашивание и разрушение зубьев. •Разнообразие профилей для различных условий эксплуатации. Доступны три базовых типа профиля зубьев: плоский (для руд средней твердости), треугольный (для твердых пород) и волнистый (для мелкого дробления). Выбор осуществляется гибко в зависимости от физико-механических свойств перерабатываемого материала. •Точная подгонка и готовность к монтажу. Изделия полностью совместимы с дробилками всех основных мировых производителей. Принимаются заказы на изготовление по чертежам заказчика — строгое соблюдение геометрии гарантирует установку без дополнительной подгонки сразу после поставки.
•На рабочей поверхности биметаллической магнитной футеровки запрессованы высокотвёрдые износостойкие вставки. Даже в тех случаях, когда защитный слой не сформирован или частично разрушен, вставки продолжают работать, обеспечивая износостойкость. Срок службы биметаллической магнитной футеровки в 6–10 раз превышает ресурс футеровки из высокомарганцовистой стали. •Более 90% элементов биметаллической магнитной футеровки крепятся за счёт магнитного притяжения, без болтов. Замена выполняется одним человеком за короткое время, что существенно сокращает продолжительность ремонтных работ. •Вес биметаллической магнитной футеровки составляет лишь 2/3 от веса футеровки из высокомарганцовистой стали — снижается нагрузка на оборудование и уменьшается энергопотребление. Это усовершенствованное решение для энергосбережения и повышения эффективности тонкого измельчения железной руды.
• Технология двухжидкостной композитной заливки: рабочая поверхность изготавливается из высокохромистого чугуна (HRC ≥ 58), основа — из низколегированной стали. Два металла образуют металлургическое соединение на границе раздела, обеспечивая высокую прочность соединения и исключая расслоение. • Срок службы в 2,5–4 раза выше, чем у футеровок из высокомарганцовистой стали: высокая твёрдость рабочей поверхности эффективно сопротивляется абразивному износу и ударным нагрузкам, значительно снижая потерю толщины. • Высокая вязкость основы — устойчивость к ударам без разрушения: конструкция эффективно поглощает переменные напряжения барабана и ударные нагрузки от падения крупных кусков материала, полностью решая проблему хрупкого разрушения, характерную для традиционных футеровок из высокохромистого чугуна.
Наружная твёрдость, внутренняя вязкость — с увеличением нагрузки износ снижается: изготовлено методом литья из высокомарганцовистой стали ZGMn13, что обеспечивает длительный срок службы в условиях высоких ударных нагрузок в карьере и устойчивость к разрушению. Рёбра жёсткости — сопротивление изгибу и деформации: тыльная сторона днища усилена несколькими сквозными рёбрами жёсткости, что значительно повышает жёсткость на изгиб и позволяет эффективно распределять концентрацию напряжений в процессе черпания, предотвращая деформацию днища при длительной работе под нагрузкой. Высокоточная обработка — установка без подгонки: передняя часть оснащена высокоточными посадочными гнёздами для зубьев и направляющими отверстиями, задняя часть имеет фланец или нахлесточную кромку. Точное изготовление по чертежам заказчика гарантирует идеальную посадку на корпус ковша без дополнительной обработки.
Индивидуальное изготовление толкающих ползунов: различные модели оборудования и условия эксплуатации предъявляют разные требования к материалу, размерам и твёрдости ползунов. Наша компания изготавливает продукцию по чертежам заказчика с возможностью выбора материала и размеров для точного соответствия оборудованию. Широкий выбор материалов в зависимости от условий эксплуатации: в зависимости от нагрузок, ударных воздействий и требований к износостойкости мы предлагаем высокомарганцовистую сталь, легированную сталь, медные сплавы и другие материалы. Изготовление по чертежам — точное соответствие: мы принимаем заказы по чертежам или образцам заказчика. Строгое соблюдение чертежей гарантирует идеальную посадку и готовность к монтажу сразу после поставки.
•Усиленная конструкция с вертикальными ребрами жесткости: На наружной поверхности брони отлиты вертикальные ребра, которые распределяют мгновенные ударные нагрузки. Ударная прочность значительно превосходит аналоги с гладкой поверхностью, полностью исключая растрескивание и скалывание кромок. •Полностью автоматизированная термическая обработка с закалкой в воде: Обеспечивает высокую твердость, ударную вязкость и износостойкость. Изделия устойчивы к выкрашиванию, деформации и преждевременному выходу из строя, что значительно снижает частоту остановок оборудования для замены. •Высокомарганцовистая сталь + автоматическая закалка в воде: износостойкость и ударная стойкость: Изготавливается из высокомарганцовистой или сверхвысокомарганцовистой стали с полной автоматической закалкой в воде, что гарантирует высокую твердость в сочетании с отличной ударной вязкостью. Поверхность покрыта антикоррозионным грунтом и финишной эмалью, что надежно изолирует от воздействия влаги и коррозии пульпы, продлевая срок службы.
• Упрочнение высокомарганцовистой стали под нагрузкой: под воздействием интенсивных ударов стальных шаров и руды поверхность быстро упрочняется до твёрдости свыше HB 500. Чем выше нагрузка, тем выше износостойкость — срок службы значительно превышает ресурс обычных углеродистых и низколегированных сталей. • Прецизионная щелевая конструкция: параллельные щелевые отверстия обеспечивают беспрепятственный выход мелких фракций, эффективно задерживая крупные частицы и мелющие тела, предотвращая забивание разгрузочного отверстия. • Длительный срок службы — снижение эксплуатационных затрат: значительно снижается частота замены изнашиваемых деталей, что позволяет сократить расходы на обслуживание и время простоев, увеличивая общую производительность мельницы.
•Утолщенная конструкция, повышенная несущая способность: Высокомарганцовистая сталь ZGMn13 проходит термическую обработку с закалкой в воде, сочетая высокую ударную вязкость и способность к поверхностному наклепу. Увеличенное сечение обеспечивает повышенную устойчивость к деформациям и эффективно предотвращает преждевременное разрушение плит. •Три типа профиля, индивидуальный подбор под руду: Предлагаются утолщенные варианты трех базовых типов профиля зубьев: плоский, треугольный и волнистый. Выбор осуществляется гибко в зависимости от условий работы, что позволяет добиться оптимального баланса между эффективностью дробления и сроком службы футеровки. •Модернизированное решение с увеличенным сроком службы: Для условий переработки высокоабразивных руд мы предлагаем специальные утолщенные дробящие плиты, значительно увеличивающие межремонтный ресурс и сокращающие эксплуатационные издержки.
•Биметаллическая конструкция с инкрустацией: В рабочую зону плит заливаются высокотвердые износостойкие материалы — титановые стержни или блоки из высокохромистого чугуна, что значительно повышает сопротивление абразивному износу. •Основа из высокомарганцовистой стали с эффектом «твердой поверхности и вязкой сердцевины»: Корпус изготавливается из стали марки ZGMn13, которая при ударах получает поверхностный наклеп до твердости HB500–600, сохраняя при этом высокую ударную вязкость в сердцевине. Это обеспечивает идеальный баланс между износостойкостью и устойчивостью к ударным нагрузкам. •Три типа профиля и изготовление по чертежам заказчика: Доступны три базовых профиля зуба: плоский, треугольный и волнистый. Изделия подходят для большинства моделей щековых дробилок ведущих мировых производителей, а также изготавливаются по индивидуальным чертежам.
• Модульная конструкция: кольцевая футеровка собирается из отдельных сегментов в виде дуг. При износе одного сегмента его можно заменить отдельно, без полной разборки конструкции. Это обеспечивает удобство транспортировки, быстрый монтаж и значительно снижает эксплуатационные расходы. • Литьё из высокомарганцовистой стали + термическое упрочнение: изделие изготавливается из высокомарганцовистой стали ZG120Mn13 или ZG120Mn13Cr2. После термической обработки поверхность приобретает высокую твёрдость, эффективно сопротивляясь интенсивным ударным и абразивным нагрузкам от крупных кусков руды. • Сетчатая ребристая конструкция: внутренняя сторона футеровки усилена рёбрами жёсткости, что значительно снижает общий вес изделия при одновременном повышении несущей способности и устойчивости к деформации, обеспечивая надёжную работу в условиях тяжёлых нагрузок.
• Высокая прочность и надёжность: крюк изготавливается методом цельнолитья из высокомарганцовистой стали серии ZGMn13 с последующей строгой закалкой в воде, обеспечивающей высокий предел прочности на растяжение и соответствие жёстким требованиям безопасности при тяжёлых горных работах. • Ударное упрочнение — повышенная износостойкость: под действием интенсивных ударно-абразивных нагрузок поверхность высокомарганцовистой стали быстро упрочняется. При этом внутренняя часть сохраняет высокую вязкость, обеспечивая сочетание ударной вязкости и износостойкости. • Высокая точность изготовления, простота обслуживания: современная технология литья обеспечивает точность размеров всех элементов крюка, плотное прилегание сопрягаемых поверхностей, что эффективно предотвращает преждевременный выход из строя и аномальный износ, значительно увеличивая межремонтный интервал.
•Литье из высокомарганцовистой стали + закалка в воде: Рабочая поверхность втулки быстро упрочняется под воздействием ударных нагрузок, в то время как сердцевина сохраняет высокую вязкость, исключая хрупкое разрушение. Обеспечивается идеальный баланс между снижением трения, несущей способностью и ударной стойкостью. •Срок службы значительно превосходит обычные стальные втулки: Кратное снижение частоты замен и потерь от простоев. Изделия подходят для широкого спектра дробильного оборудования: щековых, конусных и гирационных дробилок. •Сквозной неразрушающий контроль: Спектральный анализ химического состава + магнитопорошковая дефектоскопия (МПД) + полный контроль размеров на КИМ. Каждая партия сопровождается отчетами по химическому составу, механическим свойствам и результатам дефектоскопии.
• Упрочнение под нагрузкой до HB 500–800: начальная твёрдость — HB 200–250; под действием ударных нагрузок поверхность быстро упрочняется до HB 500–800 (примерно HRC 50–60), формируя высокотвёрдый износостойкий слой. Чем выше нагрузка, тем выше твёрдость и износостойкость. • Изогнутая поверхность + ребристая конструкция: изогнутая форма обеспечивает плотное прилегание к корпусу вибрационного грохота, увеличивая эффективную площадь просеивания; частые рёбра жёсткости повышают прочность конструкции, предотвращая деформацию или разрыв при ударах крупных кусков руды. • Точные щелевые зазоры — защита от забивания и высокая эффективность просеивания: поверхность после закалки в воде гладкая, оптимальные зазоры между щелями предотвращают налипание влажных и липких частиц; при высокочастотной вибрации мелкие фракции свободно проходят через сито, что значительно снижает частоту очистки.
•Высокая прочность и надёжность: проушина изготавливается методом цельнолитья из высокомарганцовистой стали ZGMn13 с последующей закалкой в воде, что обеспечивает оптимальное сочетание прочности и вязкости. •Ударное упрочнение — повышенная износостойкость: под действием интенсивных ударных нагрузок поверхность высокомарганцовистой стали быстро упрочняется, твёрдость значительно возрастает, при этом внутренняя часть сохраняет высокую вязкость, эффективно сопротивляясь ударному и абразивному износу. •Точная геометрия — надёжная сборка: отверстия для пальцев и посадочные поверхности проходят строгий контроль размеров, обеспечивая точное сопряжение с ковшом и грузоподъёмным механизмом.
•Высокохромистый сплав с отличной износостойкостью: высокохромистый чугун Cr20/Cr26 с высоким содержанием карбидов эффективно противостоит абразивному износу, вызываемому мелкодисперсной пульпой. •Усиленное антикоррозионное покрытие для защиты от сложных коррозионных сред: тщательная шлифовка поверхности и усиленное антикоррозионное покрытие обеспечивают надежную защиту от воздействия сред с высоким содержанием серы, хлора, а также кислотных и щелочных растворов. •Стопроцентный контроль качества перед отгрузкой и полная отслеживаемость: материал и геометрические размеры каждой единицы продукции проходят обязательную проверку, поставка осуществляется с полным пакетом документов.
•Изготовлена из высокомарганцовистой или сверхвысокомарганцовистой стали. После закалки в воду поверхность под ударами упрочняется до HB500–600, тогда как сердцевина сохраняет высокую вязкость, что полностью исключает риск разрушения. •Возможность разработки индивидуальной износостойкой схемы — ресурс брони может быть увеличен до двух раз по сравнению со стандартной. •Совместимость с дробилками основных мировых производителей. Максимальная масса одной отливки — до 7700 кг. Изготовление по чертежам заказчика, монтаж без доработок.
