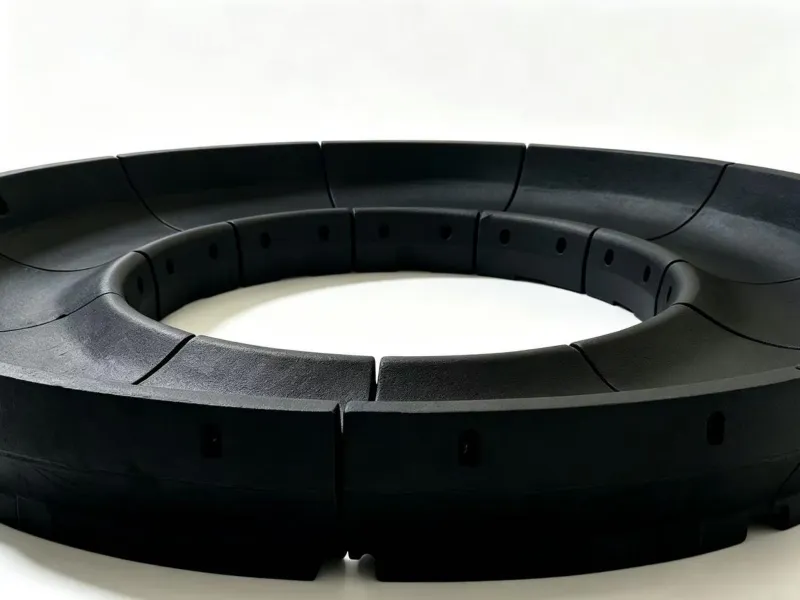

Футеровочное кольцо является ключевым узлом среднеходной мельницы, работающим в паре с размольным валком. Традиционные кольца имеют три основных недостатка: недостаточная износостойкость базового материала, что ведёт к частой замене и снижению коэффициента использования оборудования; недостаточная точность монтажа, вызывающая вибрацию агрегата и падение эффективности размола; неясный механизм отказа старых деталей, не позволяющий проводить целенаправленную модернизацию.
Футеровочные кольца изготавливаются из высокохромистого чугуна или никель-твердого чугуна с твёрдостью ≥ HRC58–62. Оптимизированная термическая обработка обеспечивает баланс высокой твёрдости и достаточной вязкости, исключая хрупкое разрушение и отслаивание. Применение литья по керамическому песку и чистовой механической обработки на станках с ЧПУ гарантирует точность размеров и полную взаимозаменяемость. Дополнительно мы предоставляем услугу анализа причин отказа вышедших из строя деталей с выдачей отчёта и рекомендаций по улучшению.

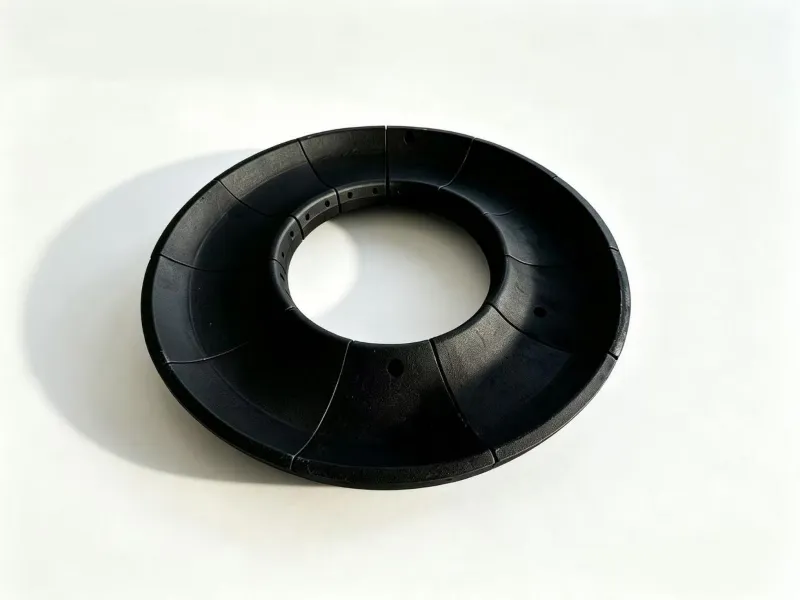

Футеровочное кольцо устанавливается на размольный стол и работает в паре с размольным валком. Конструкция — сегментная, каждый сегмент заменяется индивидуально. Материал — высокохромистый чугун или никель-твердый чугун, твёрдость ≥ HRC58–62, карбиды распределены дисперсно. Широко применяется в мельницах серий ZGM, HP, MPS, MBF, MPH.
• Упрочнение под нагрузкой до HB 500–800: начальная твёрдость — HB 200–250; под действием ударных нагрузок поверхность быстро упрочняется до HB 500–800 (примерно HRC 50–60), формируя высокотвёрдый износостойкий слой. Чем выше нагрузка, тем выше твёрдость и износостойкость. • Изогнутая поверхность + ребристая конструкция: изогнутая форма обеспечивает плотное прилегание к корпусу вибрационного грохота, увеличивая эффективную площадь просеивания; частые рёбра жёсткости повышают прочность конструкции, предотвращая деформацию или разрыв при ударах крупных кусков руды. • Точные щелевые зазоры — защита от забивания и высокая эффективность просеивания: поверхность после закалки в воде гладкая, оптимальные зазоры между щелями предотвращают налипание влажных и липких частиц; при высокочастотной вибрации мелкие фракции свободно проходят через сито, что значительно снижает частоту очистки.
•Увеличенный срок службы и сокращение простоев: Для клиентов, нуждающихся в сверхдолгом ресурсе, мы предлагаем индивидуальные решения по износостойким материалам, включая биметаллическую футеровку с инкрустацией. В определенных условиях эксплуатации это позволяет увеличить срок службы брони до 2 раз по сравнению с обычными изделиями, кардинально снижая частоту замен и повышая коэффициент готовности производственной линии. •Широкий выбор материалов: высокомарганцовистая сталь + специальные сплавы. В стандартном ассортименте представлены 4 марки: ZG120Mn13, ZG120Mn13Cr2, ZG120Mn18Cr2 и Mn22Cr2. Кроме того, мы можем изготовить изделия из специальных сплавов, а также биметаллические композитные брони под заказ, обеспечивая точное соответствие твердости руды и условиям эксплуатации. •100% контроль качества и полная отслеживаемость: Каждое изделие проходит поэлементную проверку химического состава и геометрических размеров. Поставка осуществляется с полным пакетом документов, подтверждающих качество.
Проблемы заказчика Дробящие плиты щековых дробилок подвергаются интенсивным ударным, сжимающим и ...
•Цельная отливка, сложная форма за один цикл: Изготавливаются из высококачественного износостойкого материала методом цельной отливки, что позволяет за один цикл получить сложную криволинейную поверхность. Исключается необходимость в сварке и обширной механической обработке, гарантируя высокую целостность конструкции и точность геометрических размеров. •Научно обоснованная криволинейная форма, всесторонняя защита: Дугообразная конструкция идеально повторяет сложную внутреннюю конфигурацию станины дробилки, обеспечивая защитное покрытие без «мертвых зон» и полностью исключая локальный износ. •Крепление высокопрочными болтами, надежная фиксация без ослабления: На поверхности равномерно расположены прецизионно обработанные отверстия под высокопрочные болты. Крепление сохраняет герметичность и неподвижность даже в условиях высокочастотных вибраций, при этом демонтаж и замена выполняются легко и удобно.
•Высококачественная марганцовистая сталь: твердая поверхность, вязкая сердцевина, устойчивость к ударным нагрузкам. Корпус изготавливается из стали серии ZGMn13, прошедшей стандартную термическую обработку с закалкой в воде. При ударных нагрузках рабочая поверхность мгновенно упрочняется, а сердцевина сохраняет высокую ударную вязкость, что гарантирует эффективное сопротивление ударам и сжатию кусков руды, исключая выкрашивание и разрушение зубьев. •Разнообразие профилей для различных условий эксплуатации. Доступны три базовых типа профиля зубьев: плоский (для руд средней твердости), треугольный (для твердых пород) и волнистый (для мелкого дробления). Выбор осуществляется гибко в зависимости от физико-механических свойств перерабатываемого материала. •Точная подгонка и готовность к монтажу. Изделия полностью совместимы с дробилками всех основных мировых производителей. Принимаются заказы на изготовление по чертежам заказчика — строгое соблюдение геометрии гарантирует установку без дополнительной подгонки сразу после поставки.
• Высокая прочность и надёжность: крюк изготавливается методом цельнолитья из высокомарганцовистой стали серии ZGMn13 с последующей строгой закалкой в воде, обеспечивающей высокий предел прочности на растяжение и соответствие жёстким требованиям безопасности при тяжёлых горных работах. • Ударное упрочнение — повышенная износостойкость: под действием интенсивных ударно-абразивных нагрузок поверхность высокомарганцовистой стали быстро упрочняется. При этом внутренняя часть сохраняет высокую вязкость, обеспечивая сочетание ударной вязкости и износостойкости. • Высокая точность изготовления, простота обслуживания: современная технология литья обеспечивает точность размеров всех элементов крюка, плотное прилегание сопрягаемых поверхностей, что эффективно предотвращает преждевременный выход из строя и аномальный износ, значительно увеличивая межремонтный интервал.
•Биметаллическая конструкция с инкрустацией: В рабочую зону плит заливаются высокотвердые износостойкие материалы — титановые стержни или блоки из высокохромистого чугуна, что значительно повышает сопротивление абразивному износу. •Основа из высокомарганцовистой стали с эффектом «твердой поверхности и вязкой сердцевины»: Корпус изготавливается из стали марки ZGMn13, которая при ударах получает поверхностный наклеп до твердости HB500–600, сохраняя при этом высокую ударную вязкость в сердцевине. Это обеспечивает идеальный баланс между износостойкостью и устойчивостью к ударным нагрузкам. •Три типа профиля и изготовление по чертежам заказчика: Доступны три базовых профиля зуба: плоский, треугольный и волнистый. Изделия подходят для большинства моделей щековых дробилок ведущих мировых производителей, а также изготавливаются по индивидуальным чертежам.
•Практически полное отсутствие пластической деформации в процессе эксплуатации: В отличие от традиционных износостойких отливок, склонных к значительной пластической деформации, футеровки из хромомолибденовой стали практически не деформируются в процессе работы, что полностью исключает такие явления, как разрушение и выпадение крепежных болтов. •Высокая исходная твердость и отличная ударная вязкость: Футеровки отличаются высокой исходной твердостью (HRC 33–43) и показателем ударной вязкости AK ≥ 60 Дж, что обеспечивает идеальный баланс между износостойкостью и устойчивостью к ударным нагрузкам. •Снижение количества остановок на ремонт: В процессе эксплуатации мельницы значительно снижается частота внеплановых остановок для технического обслуживания, уменьшается трудоемкость работ и повышается коэффициент готовности оборудования, что ведет к снижению эксплуатационных затрат для заказчика.
•Утолщенная конструкция, повышенная несущая способность: Высокомарганцовистая сталь ZGMn13 проходит термическую обработку с закалкой в воде, сочетая высокую ударную вязкость и способность к поверхностному наклепу. Увеличенное сечение обеспечивает повышенную устойчивость к деформациям и эффективно предотвращает преждевременное разрушение плит. •Три типа профиля, индивидуальный подбор под руду: Предлагаются утолщенные варианты трех базовых типов профиля зубьев: плоский, треугольный и волнистый. Выбор осуществляется гибко в зависимости от условий работы, что позволяет добиться оптимального баланса между эффективностью дробления и сроком службы футеровки. •Модернизированное решение с увеличенным сроком службы: Для условий переработки высокоабразивных руд мы предлагаем специальные утолщенные дробящие плиты, значительно увеличивающие межремонтный ресурс и сокращающие эксплуатационные издержки.
•Запатентованное изобретение, разработка заняла 18 месяцев. Крепится непосредственно к барабану за счёт собственного магнитного поля — более 90% элементов не требуют болтового крепления. Замена выполняется одним человеком в кратчайшие сроки, время ремонтных работ существенно сокращается. •Магнитное поле притягивает стальные шарики и ферромагнитные частицы руды, быстро формируя самовосстанавливающийся износостойкий слой толщиной 20–30 мм, который изолирует поверхность футеровки от ударов мелющих тел, абразивного воздействия пульпы и электрохимической коррозии, предотвращая разгерметизацию барабана. •Значительно легче футеровки из высокомарганцовистой стали — снижает нагрузку на оборудование и уменьшает энергопотребление. Идеальное решение для экономии энергии и повышения эффективности тонкого измельчения железной руды.
• Футеровка корпуса из высокомарганцовистой или сверхвысокомарганцовистой стали: обладает высокой ударной вязкостью и устойчивостью к абразивному износу, эффективно выдерживая ударные нагрузки от падающей руды. • Направляющая конструкция для равномерного распределения материала — снижение вибрации оборудования: конструкция обеспечивает равномерное распределение материала по дробильной камере, предотвращая неравномерную загрузку и вибрации оборудования. • Защита верхней поперечной балки: амортизация ударных нагрузок от падающего материала, защита поперечной балки от прямых ударов, что в значительной степени предотвращает риск капитального ремонта из-за повреждения балки.
•Высокохромистый сплав с отличной износостойкостью: высокохромистый чугун Cr20/Cr26 с высоким содержанием карбидов эффективно противостоит абразивному износу, вызываемому мелкодисперсной пульпой. •Усиленное антикоррозионное покрытие для защиты от сложных коррозионных сред: тщательная шлифовка поверхности и усиленное антикоррозионное покрытие обеспечивают надежную защиту от воздействия сред с высоким содержанием серы, хлора, а также кислотных и щелочных растворов. •Стопроцентный контроль качества перед отгрузкой и полная отслеживаемость: материал и геометрические размеры каждой единицы продукции проходят обязательную проверку, поставка осуществляется с полным пакетом документов.
• Модульная конструкция: кольцевая футеровка собирается из отдельных сегментов в виде дуг. При износе одного сегмента его можно заменить отдельно, без полной разборки конструкции. Это обеспечивает удобство транспортировки, быстрый монтаж и значительно снижает эксплуатационные расходы. • Литьё из высокомарганцовистой стали + термическое упрочнение: изделие изготавливается из высокомарганцовистой стали ZG120Mn13 или ZG120Mn13Cr2. После термической обработки поверхность приобретает высокую твёрдость, эффективно сопротивляясь интенсивным ударным и абразивным нагрузкам от крупных кусков руды. • Сетчатая ребристая конструкция: внутренняя сторона футеровки усилена рёбрами жёсткости, что значительно снижает общий вес изделия при одновременном повышении несущей способности и устойчивости к деформации, обеспечивая надёжную работу в условиях тяжёлых нагрузок.
•Литье из высокомарганцовистой стали + закалка в воде: Рабочая поверхность втулки быстро упрочняется под воздействием ударных нагрузок, в то время как сердцевина сохраняет высокую вязкость, исключая хрупкое разрушение. Обеспечивается идеальный баланс между снижением трения, несущей способностью и ударной стойкостью. •Срок службы значительно превосходит обычные стальные втулки: Кратное снижение частоты замен и потерь от простоев. Изделия подходят для широкого спектра дробильного оборудования: щековых, конусных и гирационных дробилок. •Сквозной неразрушающий контроль: Спектральный анализ химического состава + магнитопорошковая дефектоскопия (МПД) + полный контроль размеров на КИМ. Каждая партия сопровождается отчетами по химическому составу, механическим свойствам и результатам дефектоскопии.
Наружная твёрдость, внутренняя вязкость — с увеличением нагрузки износ снижается: изготовлено методом литья из высокомарганцовистой стали ZGMn13, что обеспечивает длительный срок службы в условиях высоких ударных нагрузок в карьере и устойчивость к разрушению. Рёбра жёсткости — сопротивление изгибу и деформации: тыльная сторона днища усилена несколькими сквозными рёбрами жёсткости, что значительно повышает жёсткость на изгиб и позволяет эффективно распределять концентрацию напряжений в процессе черпания, предотвращая деформацию днища при длительной работе под нагрузкой. Высокоточная обработка — установка без подгонки: передняя часть оснащена высокоточными посадочными гнёздами для зубьев и направляющими отверстиями, задняя часть имеет фланец или нахлесточную кромку. Точное изготовление по чертежам заказчика гарантирует идеальную посадку на корпус ковша без дополнительной обработки.
•Упрочнение поверхности до HB500 и выше: в исходном состоянии материал обладает высокой вязкостью. Под воздействием частых ударов стальных шаров поверхность футеровки быстро упрочняется до HB500 и выше, формируя высокоизносостойкий слой. Основной металл сохраняет высокую вязкость, что полностью исключает риск разрушения. •Литьё с применением экзотермических прибылей большого диаметра: в процессе затвердевания отливки осуществляется непрерывное питание расплавом при высокой температуре, что устраняет усадочные раковины, пористость и внутреннюю рыхлость. Это значительно повышает плотность и механические свойства футеровки. •Три варианта материала на выбор: высокомарганцовистая сталь (оптимальный выбор для интенсивных ударных нагрузок), средне- и низколегированная сталь (лучшее соотношение цены и качества), высокохромистый чугун (максимальная износостойкость) — научный подход к подбору материала для различных условий эксплуатации.
