В процессах тонкого и доизмельчения руды лопасти вертикальных мельниц постоянно работают в экстремально жестких условиях: абразивный износ высокотвердой пульпой, коррозионное воздействие сред с высоким содержанием серы и хлора, а также высокочастотные ударные нагрузки. Это приводит к быстрому износу лопастей, частым заботам и, как следствие, увеличению времени простоев оборудования, снижению производительности и падению эффективности обогащения конечного концентрата. Вдобавок, такие проблемы со стороны поставщиков, как несоответствие монтажных размеров, длительные сроки поставки, высокий минимальный объем заказа и неясность гарантийных обязательств, усугубляют сложности как при закупке, так и в процессе эксплуатации.
• Наше решение — высокохромистые лопасти из чугуна марок BTMCr20 и BTMCr26, специально разработанные для сложных условий горнодобывающих предприятий.

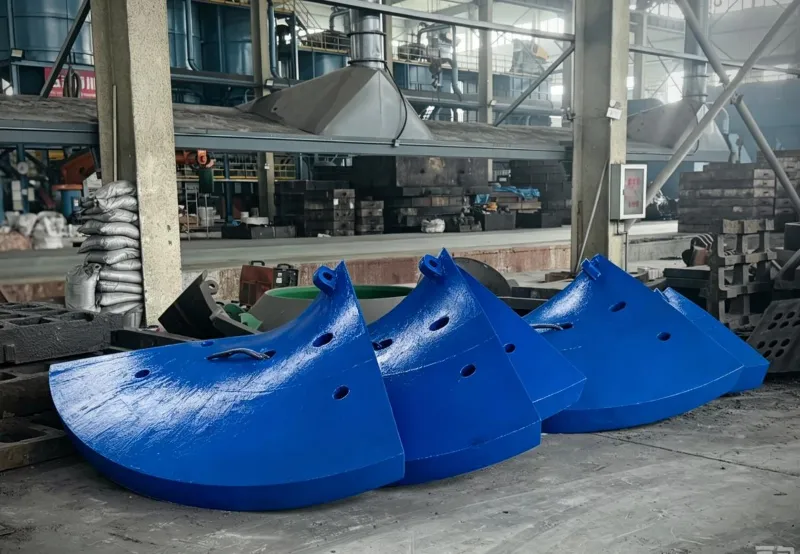

Лопасть вертикальной мельницы (винтовая перемешивающая лопасть) — это ключевая быстроизнашивающаяся деталь вертикальных спиральных башенных мельниц. Она устанавливается в нижней части главного вала и, вращаясь, приводит в движение мелющую среду для тонкого и сверхтонкого измельчения руды. Высокохромистые лопасти из сплавов BTMCr20 и BTMCr26, производимые нашей компанией, специально разработаны для условий тонкого и доизмельчения на горно-обогатительных комбинатах и подходят для переработки золота, меди, свинцово-цинковых, железных, марганцевых, никелевых и других металлических руд.
| Марка сплава | Химический состав (массовая доля, %) | Твердость (HRC) | Условия эксплуатации |
| BTMCr20 | C: 2,0–3,6; Cr: 18–23; Mn: ≤2,0; P: ≤0,06; S: ≤0,06; Si: 0,3–0,9; Mo: ≤3,0; Ni: ≤2,5; Cu: ≤1,2 | ≥56 | Умеренный абразивный износ, повышенные ударные нагрузки |
| BTMCr26 | C: 2,0–3,5; Cr: 23–30; Mn: ≤2,0; P: ≤0,06; S: ≤0,06; Si: 0,3–0,9; Mo: ≤3,0; Ni: ≤2,5; Cu: ≤1,2 | ≥58 | Интенсивный абразивный износ, высокое коррозионное воздействие |
Вопрос 1: Каков минимальный объем заказа?
Ответ: Принимаются заказы от одной штуки. При оптовых закупках действует система скидок.
Вопрос 2: Каков срок поставки?
Ответ: Стандартный срок изготовления по индивидуальным чертежам заказчика составляет 45–60 дней. Для срочных заказов рассматривается возможность ускорения производства в индивидуальном порядке.
Вопрос 3: Какие варианты упаковки доступны?
Ответ: Фиксация на железных паллетах с обмоткой стретч-пленкой, либо упаковка в деревянные ящики. Оба варианта соответствуют требованиям морских и автомобильных грузоперевозок.
Вопрос 4: Можно ли нанести логотип заказчика на изделие?
Ответ: Да, это возможно. Логотип или маркировка наносятся методом литья на нерабочей поверхности детали.
Вопрос 5: Какие способы оплаты доступны?
Ответ: Мы работаем по предоплате T/T (телеграфный перевод) и L/C (аккредитив). Для первого сотрудничества рекомендуем T/T, однако индивидуальные условия и поэтапные схемы оплаты обсуждаются.
• Упрочнение под нагрузкой до HB 500–800: начальная твёрдость — HB 200–250; под действием ударных нагрузок поверхность быстро упрочняется до HB 500–800 (примерно HRC 50–60), формируя высокотвёрдый износостойкий слой. Чем выше нагрузка, тем выше твёрдость и износостойкость. • Изогнутая поверхность + ребристая конструкция: изогнутая форма обеспечивает плотное прилегание к корпусу вибрационного грохота, увеличивая эффективную площадь просеивания; частые рёбра жёсткости повышают прочность конструкции, предотвращая деформацию или разрыв при ударах крупных кусков руды. • Точные щелевые зазоры — защита от забивания и высокая эффективность просеивания: поверхность после закалки в воде гладкая, оптимальные зазоры между щелями предотвращают налипание влажных и липких частиц; при высокочастотной вибрации мелкие фракции свободно проходят через сито, что значительно снижает частоту очистки.
• Модульная конструкция: кольцевая футеровка собирается из отдельных сегментов в виде дуг. При износе одного сегмента его можно заменить отдельно, без полной разборки конструкции. Это обеспечивает удобство транспортировки, быстрый монтаж и значительно снижает эксплуатационные расходы. • Литьё из высокомарганцовистой стали + термическое упрочнение: изделие изготавливается из высокомарганцовистой стали ZG120Mn13 или ZG120Mn13Cr2. После термической обработки поверхность приобретает высокую твёрдость, эффективно сопротивляясь интенсивным ударным и абразивным нагрузкам от крупных кусков руды. • Сетчатая ребристая конструкция: внутренняя сторона футеровки усилена рёбрами жёсткости, что значительно снижает общий вес изделия при одновременном повышении несущей способности и устойчивости к деформации, обеспечивая надёжную работу в условиях тяжёлых нагрузок.
• Широкая адаптация к условиям эксплуатации: Оптимизированы для работы на вскрышных породах, выветрелых и среднетвердых скальных грунтах в условиях открытых горных работ, обеспечивая баланс между износостойкостью и ударной прочностью. • Рациональная геометрия зуба: Обтекаемая форма режущей кромки снижает сопротивление копанию, способствуя экономии расхода топлива оборудования. • Высокая взаимозаменяемость: Точное соблюдение интерфейсных размеров по стандартам OEM. Минимальные зазоры при сопряжении с адаптерами и пальцами, что обеспечивает удобство установки и демонтажа.
•Утолщенная конструкция, повышенная несущая способность: Высокомарганцовистая сталь ZGMn13 проходит термическую обработку с закалкой в воде, сочетая высокую ударную вязкость и способность к поверхностному наклепу. Увеличенное сечение обеспечивает повышенную устойчивость к деформациям и эффективно предотвращает преждевременное разрушение плит. •Три типа профиля, индивидуальный подбор под руду: Предлагаются утолщенные варианты трех базовых типов профиля зубьев: плоский, треугольный и волнистый. Выбор осуществляется гибко в зависимости от условий работы, что позволяет добиться оптимального баланса между эффективностью дробления и сроком службы футеровки. •Модернизированное решение с увеличенным сроком службы: Для условий переработки высокоабразивных руд мы предлагаем специальные утолщенные дробящие плиты, значительно увеличивающие межремонтный ресурс и сокращающие эксплуатационные издержки.
•Твёрдая снаружи, вязкая внутри — твёрже с каждым ударом: зубчатый валок изготовлен из высокомарганцовистой стали ZGMn13Cr2 методом литья, прошёл закалку в воду при 1050–1100°C для получения однородной аустенитной структуры. В процессе эксплуатации поверхность зубчатого валка наклёпывается до твёрдости HB500–600, тогда как сердцевина сохраняет высокую вязкость. •Легирование хромом — повышенный ресурс: по сравнению с обычной Mn13, добавление 1,5–2,5% хрома замедляет начальный износ зубьев зубчатого валка примерно на 30%, общий срок службы значительно увеличивается, форма зубьев сохраняется дольше, а гранулометрический состав продукта остаётся стабильным. •Компактная конструкция, стабильная работа: зубчатый валок отличается продуманной компоновкой — два валка могут работать с разной скоростью, что снижает риск залипания и забивания влажным материалом, обеспечивая надёжную и бесперебойную работу.
•Изготовлена из высокомарганцовистой или сверхвысокомарганцовистой стали. После закалки в воду поверхность под ударами упрочняется до HB500–600, тогда как сердцевина сохраняет высокую вязкость, что полностью исключает риск разрушения. •Возможность разработки индивидуальной износостойкой схемы — ресурс брони может быть увеличен до двух раз по сравнению со стандартной. •Совместимость с дробилками основных мировых производителей. Максимальная масса одной отливки — до 7700 кг. Изготовление по чертежам заказчика, монтаж без доработок.
•Биметаллическая конструкция с инкрустацией: В рабочую зону плит заливаются высокотвердые износостойкие материалы — титановые стержни или блоки из высокохромистого чугуна, что значительно повышает сопротивление абразивному износу. •Основа из высокомарганцовистой стали с эффектом «твердой поверхности и вязкой сердцевины»: Корпус изготавливается из стали марки ZGMn13, которая при ударах получает поверхностный наклеп до твердости HB500–600, сохраняя при этом высокую ударную вязкость в сердцевине. Это обеспечивает идеальный баланс между износостойкостью и устойчивостью к ударным нагрузкам. •Три типа профиля и изготовление по чертежам заказчика: Доступны три базовых профиля зуба: плоский, треугольный и волнистый. Изделия подходят для большинства моделей щековых дробилок ведущих мировых производителей, а также изготавливаются по индивидуальным чертежам.
Наружная твёрдость, внутренняя вязкость — с увеличением нагрузки износ снижается: изготовлено методом литья из высокомарганцовистой стали ZGMn13, что обеспечивает длительный срок службы в условиях высоких ударных нагрузок в карьере и устойчивость к разрушению. Рёбра жёсткости — сопротивление изгибу и деформации: тыльная сторона днища усилена несколькими сквозными рёбрами жёсткости, что значительно повышает жёсткость на изгиб и позволяет эффективно распределять концентрацию напряжений в процессе черпания, предотвращая деформацию днища при длительной работе под нагрузкой. Высокоточная обработка — установка без подгонки: передняя часть оснащена высокоточными посадочными гнёздами для зубьев и направляющими отверстиями, задняя часть имеет фланец или нахлесточную кромку. Точное изготовление по чертежам заказчика гарантирует идеальную посадку на корпус ковша без дополнительной обработки.
Индивидуальное изготовление толкающих ползунов: различные модели оборудования и условия эксплуатации предъявляют разные требования к материалу, размерам и твёрдости ползунов. Наша компания изготавливает продукцию по чертежам заказчика с возможностью выбора материала и размеров для точного соответствия оборудованию. Широкий выбор материалов в зависимости от условий эксплуатации: в зависимости от нагрузок, ударных воздействий и требований к износостойкости мы предлагаем высокомарганцовистую сталь, легированную сталь, медные сплавы и другие материалы. Изготовление по чертежам — точное соответствие: мы принимаем заказы по чертежам или образцам заказчика. Строгое соблюдение чертежей гарантирует идеальную посадку и готовность к монтажу сразу после поставки.
• Упрочнение высокомарганцовистой стали под нагрузкой: под воздействием интенсивных ударов стальных шаров и руды поверхность быстро упрочняется до твёрдости свыше HB 500. Чем выше нагрузка, тем выше износостойкость — срок службы значительно превышает ресурс обычных углеродистых и низколегированных сталей. • Прецизионная щелевая конструкция: параллельные щелевые отверстия обеспечивают беспрепятственный выход мелких фракций, эффективно задерживая крупные частицы и мелющие тела, предотвращая забивание разгрузочного отверстия. • Длительный срок службы — снижение эксплуатационных затрат: значительно снижается частота замены изнашиваемых деталей, что позволяет сократить расходы на обслуживание и время простоев, увеличивая общую производительность мельницы.
•Увеличенный срок службы и сокращение простоев: Для клиентов, нуждающихся в сверхдолгом ресурсе, мы предлагаем индивидуальные решения по износостойким материалам, включая биметаллическую футеровку с инкрустацией. В определенных условиях эксплуатации это позволяет увеличить срок службы брони до 2 раз по сравнению с обычными изделиями, кардинально снижая частоту замен и повышая коэффициент готовности производственной линии. •Широкий выбор материалов: высокомарганцовистая сталь + специальные сплавы. В стандартном ассортименте представлены 4 марки: ZG120Mn13, ZG120Mn13Cr2, ZG120Mn18Cr2 и Mn22Cr2. Кроме того, мы можем изготовить изделия из специальных сплавов, а также биметаллические композитные брони под заказ, обеспечивая точное соответствие твердости руды и условиям эксплуатации. •100% контроль качества и полная отслеживаемость: Каждое изделие проходит поэлементную проверку химического состава и геометрических размеров. Поставка осуществляется с полным пакетом документов, подтверждающих качество.
• Высокая прочность и надёжность: крюк изготавливается методом цельнолитья из высокомарганцовистой стали серии ZGMn13 с последующей строгой закалкой в воде, обеспечивающей высокий предел прочности на растяжение и соответствие жёстким требованиям безопасности при тяжёлых горных работах. • Ударное упрочнение — повышенная износостойкость: под действием интенсивных ударно-абразивных нагрузок поверхность высокомарганцовистой стали быстро упрочняется. При этом внутренняя часть сохраняет высокую вязкость, обеспечивая сочетание ударной вязкости и износостойкости. • Высокая точность изготовления, простота обслуживания: современная технология литья обеспечивает точность размеров всех элементов крюка, плотное прилегание сопрягаемых поверхностей, что эффективно предотвращает преждевременный выход из строя и аномальный износ, значительно увеличивая межремонтный интервал.
•Усиленная конструкция с вертикальными ребрами жесткости: На наружной поверхности брони отлиты вертикальные ребра, которые распределяют мгновенные ударные нагрузки. Ударная прочность значительно превосходит аналоги с гладкой поверхностью, полностью исключая растрескивание и скалывание кромок. •Полностью автоматизированная термическая обработка с закалкой в воде: Обеспечивает высокую твердость, ударную вязкость и износостойкость. Изделия устойчивы к выкрашиванию, деформации и преждевременному выходу из строя, что значительно снижает частоту остановок оборудования для замены. •Высокомарганцовистая сталь + автоматическая закалка в воде: износостойкость и ударная стойкость: Изготавливается из высокомарганцовистой или сверхвысокомарганцовистой стали с полной автоматической закалкой в воде, что гарантирует высокую твердость в сочетании с отличной ударной вязкостью. Поверхность покрыта антикоррозионным грунтом и финишной эмалью, что надежно изолирует от воздействия влаги и коррозии пульпы, продлевая срок службы.
•Высококачественная марганцовистая сталь: твердая поверхность, вязкая сердцевина, устойчивость к ударным нагрузкам. Корпус изготавливается из стали серии ZGMn13, прошедшей стандартную термическую обработку с закалкой в воде. При ударных нагрузках рабочая поверхность мгновенно упрочняется, а сердцевина сохраняет высокую ударную вязкость, что гарантирует эффективное сопротивление ударам и сжатию кусков руды, исключая выкрашивание и разрушение зубьев. •Разнообразие профилей для различных условий эксплуатации. Доступны три базовых типа профиля зубьев: плоский (для руд средней твердости), треугольный (для твердых пород) и волнистый (для мелкого дробления). Выбор осуществляется гибко в зависимости от физико-механических свойств перерабатываемого материала. •Точная подгонка и готовность к монтажу. Изделия полностью совместимы с дробилками всех основных мировых производителей. Принимаются заказы на изготовление по чертежам заказчика — строгое соблюдение геометрии гарантирует установку без дополнительной подгонки сразу после поставки.
•Ударное упрочнение — с увеличением нагрузки износостойкость возрастает: высокомарганцовистая сталь марки ZGMn13 под воздействием интенсивных ударных и сжимающих нагрузок быстро упрочняется в поверхностном слое, при этом внутренние слои сохраняют высокую вязкость и пластичность. Такое сочетание твёрдой поверхности и вязкой сердцевины обеспечивает повышенную стойкость к абразивному износу в условиях тяжёлых ударных нагрузок. •Высокая точность размеров — полная взаимозаменяемость: отверстия для пальцев и посадочные поверхности обрабатываются на станках с числовым программным управлением. Допуски по соосности, диаметру отверстий, толщине пластины и расстоянию между монтажными отверстиями минимальны. Запасные части одного типоразмера полностью взаимозаменяемы, монтаж выполняется без подгонки и доработки. •Уширенная опорная поверхность и высокий профиль грунтозацепов: увеличенная ширина пластины повышает площадь опоры, предотвращая проваливание экскаватора в рыхлый грунт; высокие грунтозацепы обеспечивают надёжное сцепление с твёрдой поверхностью, препятствуя скольжению при подъёме и черпании.
• Твёрдая поверхность, вязкая сердцевина — с увеличением нагрузки прочность возрастает: цельнолитая конструкция из высокомарганцовистой стали. В процессе эксплуатации поверхностный слой упрочняется под действием ударных нагрузок до твёрдости свыше HB500, при этом сердцевина сохраняет высокую вязкость, обеспечивая исключительную стойкость к разрыву и разрушению. • Рёбра жёсткости — сопротивление изгибу и деформации: тыльная сторона оснащена несколькими усиленными рёбрами жёсткости, что значительно повышает момент сопротивления изгибу и эффективно противостоит интенсивным ударным нагрузкам при черпании. • Антикоррозионное покрытие — надёжная защита при транспортировке: поверхность обработана грунтовкой и финишным покрытием, что обеспечивает защиту от коррозии при длительных морских и наземных перевозках.
